บอร์ด KidBright32iP หรือบอร์ด KidBright สีชมพู kidbright,iot

รายละเอียด

KidBright32iP หรือบอร์ด KidBright สีชมพูนี้มีความสามารถที่เทียบเท่าหรือเข้ากันได้กับ KidBright32 V1.5 มาตรฐานของ สวทช. และยังมีความสามารถที่จำเป็นและร่วมสมัยตามแนวทางของ KidBright32i (บอร์ดสีเขียว) อาทิ ใช้พอร์ต USB-C ในการสื่อสารและดาวน์โหลดโค้ด มี LED สีฟ้าแสดงสถานะการเชื่อมต่อพอร์ต USB กับคอมพิวเตอร์ ปรับปรุงเรื่องไอซีฐานเวลานาฬิกาจริง ทำให้หน่วยความจำอีอีพรอมเพิ่มเหมือนกับบอร์ด KidBright32i (บอร์ดสีเขียว) และทำการปรับปรุงเพิ่มเติมคุณสมบัติอื่นๆ ดังนี้

๐ เปลี่ยนตัวตรวจจับแสงจากเดิมที่ใช้ LDR มาเป็นโฟโต้ทรานซิสเตอร์ที่ทำงานได้ดีกับย่านแสงขาว ทำให้ผลการตรวจจับแสงมีความเป็นเชิงเส้นมากขึ้น ทนทาน และมีผลกระทบจากอุณหภูมิต่ำกว่า

๐ เพิ่ม LED แสดงสถานะไฟเลี้ยงบอร์ด (เพิ่มจากรุ่นมาตรฐาน V1.5 ของ สวทช.)

๐ เพิ่ม LED แสดงสถานะไฟเลี้ยงของเซอร์โวมอเตอร์ (เพิ่มจากรุ่นมาตรฐาน V1.5 ของ สวทช.)



คุณสมบัติทางเทคนิค



• ใช้ไมโครคอนโทรลเลอร์ ESP32 ที่มีวงจร WiFi และบลูทูธกำลังงานตํ่าในตัว



• มีส่วนแสดงผล LED ดอตเมตริกซ์ ขนาด 16 x 8 จุด แบบสีแดง



• มี LED แสดงสถานะการทำงานประกอบด้วย



๐ สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB



๐ สถานะการเชื่อมต่อ WiFi (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )



๐ สถานะการเชื่อมต่อกับคลาวเซิร์ฟเวอร์ หรือ IoT (ขึ้นกับไลบรารี และบล็อกคำสั่งที่ใช้ )



๐ แสดงสถานะไฟเลี้ยงบอร์ด



๐ แสดงสถานะไฟเลี้ยงของเซอร์โวมอเตอร์



• มีลำโพงเปียโซขับเสียง



• มีวงจรสวิตช์กดติดปล่อยดับขนาดใหญ่ 2 ตัว



• มีวงจรฐานเวลานาฬิกาจริงพร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลาเมื่อไม่มีไฟเลี้ยง



• มีสวิตช์ RESET การทำงาน



• เชื่อมต่อกับคอมพิวเตอร์ ผ่านพอร์ต USB โดยใช้คอนเน็กเตอร์ แบบ USB-C (ปรับปรุงจาก V1.5 ดั้งเดิม) สำหรับการดาวน์โหลดโปรแกรมและสื่อสารข้อมูลอนุกรม (โดยความสามารถในการสื่อสารข้อมูลขึ้นกับ IDE ที่เลือกใช้ ) และยังใช้ในการรับไฟเลี้ยง +5V ผ่านพอร์ต USB-C ด้วย



• มีจุดต่อพอร์ตที่ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา (JST : Japan Standard Terminal) รวม 6 ขา



๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำหนดขาของ KidBright



๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)



• มีจุดต่อพอร์ตที่เป็นจุดบัดกรี ขนาดรู 4 มม. สำหรับติดตั้งแจ๊กบานาน่า รวม 10 จุด



๐ พอร์ตอินพุตดิจิทัล ประกอบด้วย ขา IN1 (GPIO32) , IN2 (GPIO33), IN3 (GPIO34) และ IN4 (GPIO35) ตามการกำ หนดขาของ KidBright



๐ พอร์ตเอาต์พุตดิจิทัล OUT1 (GPIO26) และ OUT2 (GPIO27)



๐ จุดต่อไฟเลี้ยง 3V และ กราวด์ (GND)



• มีจุดต่อพอร์ตแบบจุดบัดกรีอิสระประกอบด้วย ขาพอร์ต GPIO18, 19, 23, VN และบัส I2C0



• มีจุดต่อบัส I2C1 สำหรับต่ออุปกรณ์ ภายนอกเพิ่มเติมเพื่อขยายระบบแบบ KB CHAIN 5 ขา



• ติดตั้งตัวตรวจจับแสงแบบโฟโต้ทรานซิสเตอร์ที่ทำงานได้ดีกับย่านแสงขาว



• ติดตั้งตัวตรวจจับอุณหภูมิ ที่ทำงานผ่านระบบบัส I2C วัดอุณหภูมิได้ -40 ถึง 150 องศาเซลเซียส มีค่าความผิดพลาด ±1 องศาเซลเซียส



• รับไฟเลี้ยง +5V จากจุดต่อพอร์ต USB-C ผ่านวงจรควบคุมแรงดันคงที่ หรือเรกูเลเตอร์ ให้ได้ไฟเลี้ยงคงที่ ที่ +3.3V สำหรับเลี้ยงวงจร (เป็นความสามารถเพิ่มเติมใหม่ มี เฉพาะในรุ่น 1.5i จาก INEX เท่านั้น)



ในชุดประกอบด้วย

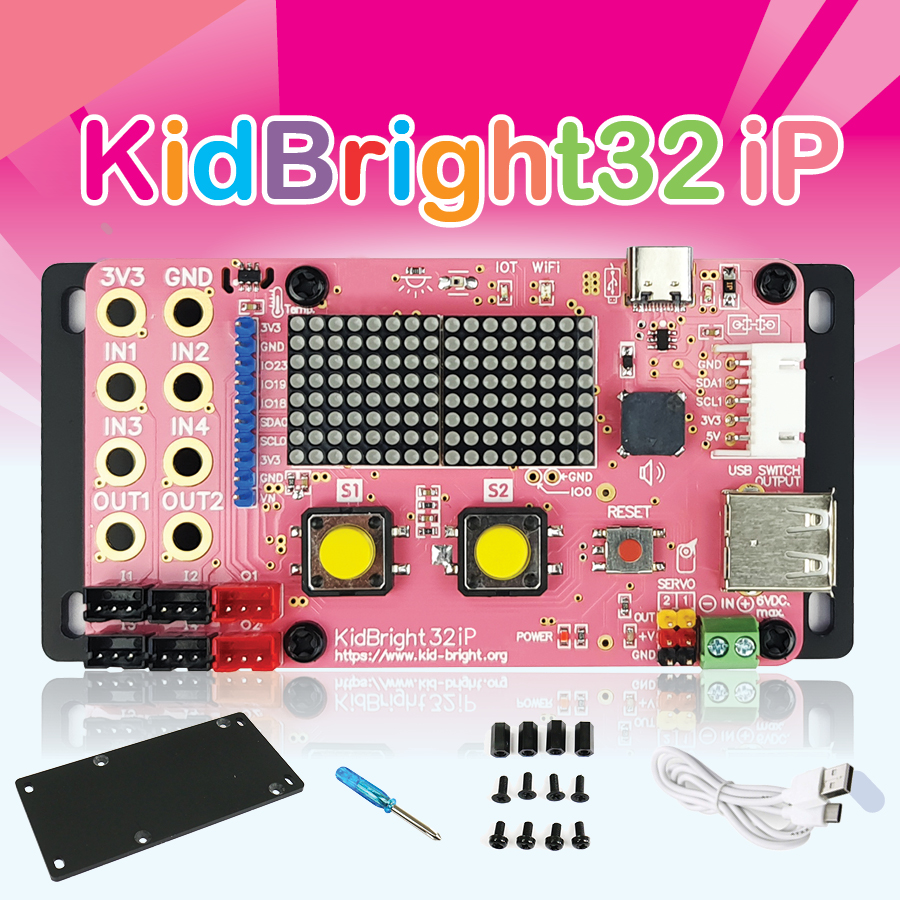

บอร์ด KidBright32iP

แผ่นรองแผงวงจร

เสายึด

เอกสารการใช้งาน
