รายละเอียดสินค้า

ไฮไลท์

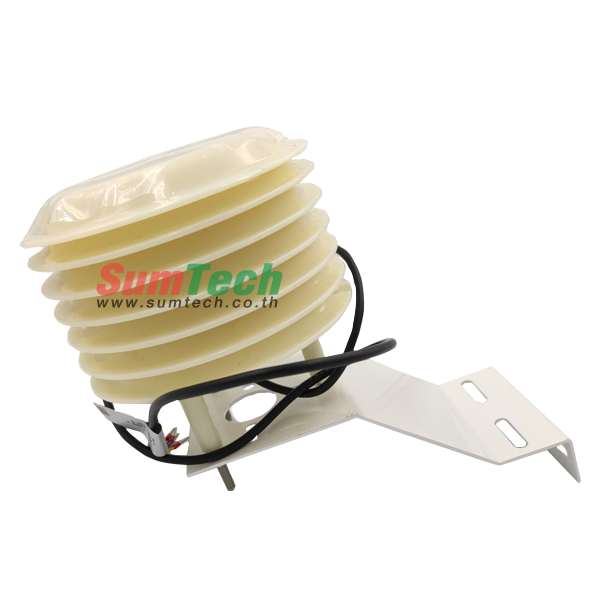

ชุดวัด PM2.5 และ PM10 Outdoor
มี Modbus RS485 Output
ตั้ง Address 0-252
Baudrate : 2400, 4800, 9600
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Description

Technical parameter

  • Power supply : 12V-24VDC
  • Average Current : <85 mA
  • PM2.5/10 Detect Range : 0-300ug/m 3
  • PM2.5/10 Accuracy : <Reading ±10%(25°C)
  • Stability : <2%F·S
  • Resolution : 0.1ug/m3
  • Response Time : ≤15S
  • Preheat time : 2min; 10min(Max Accuracy)
  • Output Signal : RS485
  • Power Consumption : ≤1.2W(@12V DC, 25°C)
  • Working Air Pressure : 0.9-1.1atm



Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.



Line Color

Description

Power

Red

Power supply Positive ( 10-30VDC )

Black

Power supply Negative

Communication

Yellow

485-A

Green or Blue

485-B



Communication protocol

Parameter

Description

Code

8-bit binary

Data bit

8 bit

Parity bit

None

Stop bit

1 bit

Error check

CRC

Baud rate

2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s



Register Address

Register Address

Plc Configuration Address

Content

Operation

0004H

40005

PM2.5(1ug/m3)

Read-Only

0009H

40010

PM10(1ug/m3)

Read-Only

0100H

40101

Device Address(1-252)

Read/Write

0101H

40102

Baud Rate (2400/4800/9600)

Read/Write



Communication example

          Read Device Address 0x01's PM2.5 Value

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x04

0x00 0x01

0xC5 0xCB



 Answer Frames

Address Code

Function Code

Effective byte

PM2.5 Value

CRC

0x01

0x03

0x02

0x00 0x06

0x38 0x46



How to calculate PM2.5

          0006 H(Hexadecimal)= 6 => PM2.5 = 6ug/m3




Read Device Address 0x01's PM10 Value

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x09

0x00 0x01

0x54 0x08



 Answer Frames

Address Code

Function Code

Effective byte

PM10 Value

CRC

0x01

0x03

0x02

0x00 0x07

0xF9 0x86



How to calculate PM10

          0007H(Hexadecimal) = 7 => PM10 = 7ug/m3



Read Device Address 0x01's PM2.5/10 value

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x04

0x00 0x06

0x84 0x09



 Answer Frames

Address Code

Function Code

Effective byte

PM2.5 Value

No use value

PM10 Value

CRC

0x01

0x03

0x0C

0x00 0x05

8

0x02 0x05

0x42 0xBF



How to calculate PM2.5/PM10

          PM 2.5 : 0005 H(Hexadecimal)= 5 => PM2.5 = 5ug/m3

          PM 10 : 0005 H(Hexadecimal)=5=>PM10=5ug/m3
