รายละเอียดสินค้า

ไฮไลท์

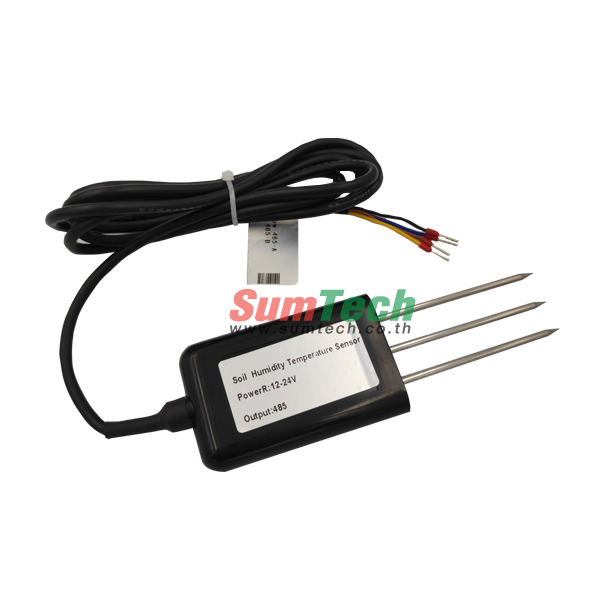

ชุดวัดอุณหภูมิ, ความชื้น ในดิน
มี Modbus RS485 Output
ตั้งค่า Address 0-252
Baudrate : 2400, 4800, 9600
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Description

Technical parameter

  • Power supply : 12-24VDC
  • Moisture measurement range : 0~100%
  • Range : -45°C~115°C
  • Moisture Accuracy : ±3% in the 0-53% range;±5% in the range of 53-100%
  • Response Time : <1s
  • Power consumption : ≤0.15W(@12V DC , 25°C)
  • Temperature measurement range : -40°C~80°C
  • Temperature accuracy : ±0.5°C
  • Output Signal : RS485
  • Protection level : IP6
  • Operating pressure range : 0.9-1.1atm



Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.



Line Color

Description

Power

Red

Power supply Positive ( 10-30VDC )

Black

Power supply Negative

Communication

Yellow

485-A

Green or Blue

485-B



Communication protocol

Parameter

Description

Code

8-bit binary

Data bit

8 bit

Parity bit

None

Stop bit

1 bit

Error check

CRC

Baud rate

2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s



Register Address

Register Address

Plc Configuration Address

Content

Operation

0002H

40003

Soil humidity(unit 0.1%RH)

Read-Only

0003H

40004

Soil temperature(unit 0.1°C)

Read-Only

0100H

40101

Device Address(1-252)

Read/Write

0101H

40102

Baud Rate (2400/4800/9600)

Read/Write



Communication example

          Read Device Address 0x01's Soil Humidity Value

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x02

0x00 0x01

0x25 0xCA



 Answer Frames

Address Code

Function Code

Effective byte

Humidity Value

CRC

0x01

0x03

0x02

0x00 0x4A

0x39 0xB3



How to calculate Soil humidity

          4AH( hexadecimal ) =74 => humidity = 7.4%RH




Read Device Address 0x01's Soil Temperature &Humidity

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x02

0x00 0x02

0x65 0xCB



 Answer Frames

Address Code

Function Code

Effective byte

PM10 Value

PM10 Value

CRC

0x01

0x03

0x04

0x02 0x92

0xFF 0x9B

0x5A 0x3D



How to calculate Soil Temperature &Humidity

          Soil temperature：FF9BH ( hexadecimal ) =-101=> temperature =-10.1°C

          Soil humidity:292H( hexadecimal ) =658=>humidity =65.8%RH
