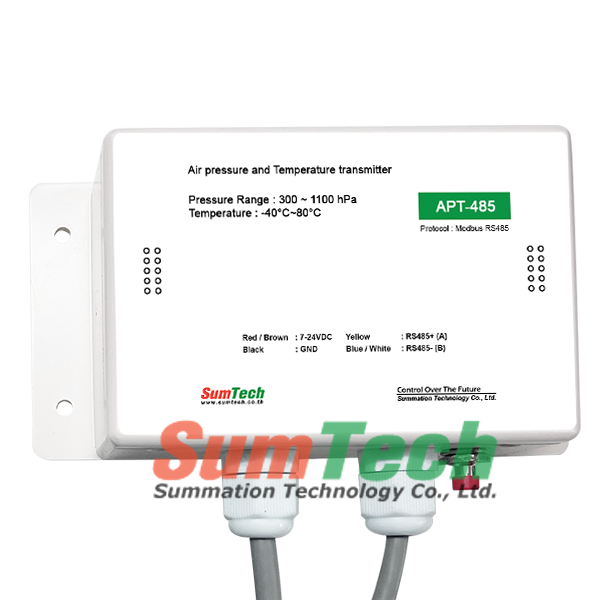

Atmospheric pressure and Temperature transmitter RS485 output
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า
ชุดวัดความดันบรรยากาศ และอุณหภูมิ
มี Modbus RS485 Output
ตั้งค่า Address 1-247
Baudrate : 2400, 4800, 9600 bit/s

Description

Technical parameter

    • Power supply : 10-30VDC
    • Transmitter circuit working temperature : -20°C~+60°C, 0%RH~80%RH
    • Power consumption : ≤0.5W
    • Accuracy
          Air pressure : ±0.15Kpa@25°C 75Kpa
          Temperature : ±0.5°C (25°C) (default)
    • Measuring range
          Air pressure : 0~120Kpa
          Temperature : -40°C~80°C (can be customized)
    • Long-term stability
          Air pressure : -0.1Kpa/year
          Temperature : Temperature ≤0.1°C/year
  • Measuring medium : Air
  • Output signal : RS485 output (Modbus protocol)



Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.



Line Color

Description

Power

Brown

10-30 VDC

Black

Power supply Negative

Communication

Yellow

485-A

Blue

485-B



Communication protocol

Parameter

Description

Code

8-bit binary

Data bit

8 bit

Parity bit

None

Stop bit

1 bit

Error check

CRC

Baud rate

2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s



Register Address

Register Address

Plc Configuration Address

Content

Operation

0000H

40001

The air pressure (unit Kpa) uploaded data is 10 times the real data

Read-Only

0001H

40002

The temperature upload data is 10 times the real data

Read-Only



Communication example

          Read the atmospheric pressure and the temperature of the device address 0x01

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x00

0x00 0x02

0xC4 0x0B



 Answer Frames

Address Code

Function Code

Number Of Valid Bytes

Atmospheric pressure

Temperature Value

CRC

0x01

0x03

0x04

0x00 0x97

0xFF 0x9B

0x4B 0x84



How to calculate

          Temperature：FF9B H ( hexadecimal ) = -101 => Temperature =-10.1°C

          Pressure：97 H (hexadecimal) = 151 => Pressure = 15.1 Kpa


How to Connect
