รายละเอียดสินค้า

ไฮไลท์

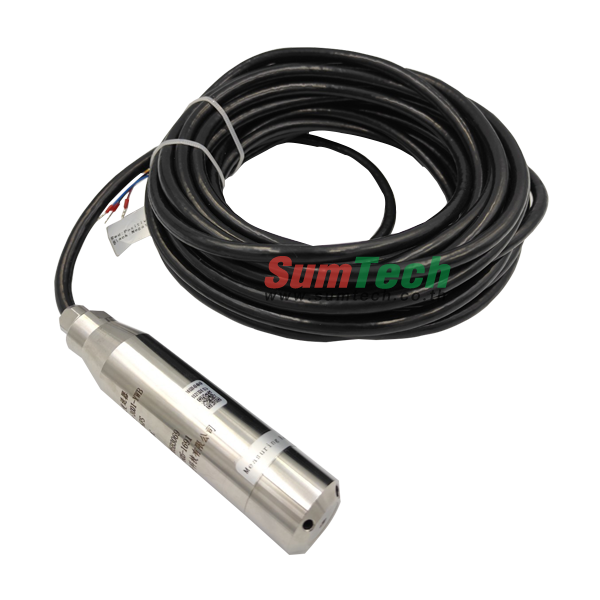

เซนเซอร์วัดระดับน้ำ(ความลึกของน้ำ)
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า
เซนเซอร์วัดระดับน้ำ(ความลึกของน้ำ)
มี Modbus RS485 Output
ตั้ง Address 1-247
Baudrate : 2400, 4800, 9600

Description

Technical parameter

  • Detect Subject : Water or compatible subject
  • Probe Type : Imported diffused silicon
  • Accuracy : 0.5 Class (Default)/0.3/0.1
  • Subject Temperature : 0-70°C
  • Output Signal : RS485
  • Working Pressure : 9-24V DC
  • Stability : ±0.1% FS/year
  • Insensitive Range : ≤±1.0%Fs
  • Detect Range : 1~10m



Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.



Line Color

Description

Power

Red

Power supply Positive ( 12-24V DC )

Black

Power supply Negative

Communication

Yellow

485-A

Blue

485-B



Communication protocol

Parameter

Description

Code

8-bit binary

Data bit

8 bit

Parity bit

None

Stop bit

1 bit

Error check

CRC

Baud rate

2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s



Register Address

Register Address

Plc Configuration Address

Content

Operation

0000H

40001

Level Reading (0.01m)

Read-Only

0100H

40101

Device Address (1-252)

R/W

0101H

40102

Baud Rate (2400/4800/9600)

R/W



Communication example

          Read the Level Value from Device Address 0x01

Inquiry Frame

Address Code

Function Code

Start Address

Data Length

CRC

0x01

0x03

0x00 0x00

0x00 0x01

0X84 0x0A



 Answer Frames

Address Code

Function Code

Number Of Valid Bytes

Water Level Reading

CRC

0x01

0x03

0x04

0x00 0xD1

0x4D 0xBC



How to calculate Water Level

          00D1 H (Hexadecimal)=209=>Level value = 2.09m


เงื่อนไขอื่นๆ
Tags
transducer Sensor transmitter Drop in Level วัดระดับน้ำ RS485
