รายละเอียดสินค้า

ไฮไลท์
EB-7220 คือบอร์ดไมโครคอนโทรลเลอร์อเนกประสงค์
ที่เหมาะสำหรับการประยุกต์ใช้งาน สามารถใช้เป็นบอร์ดภายใน
(Embedded) ของสินค้าต่าง ๆ ได้เป็นอย่างดี ใช้ชิพเบอร์ 82G516A
ของ megawin ในตระกูลยอดนิยม MCS-51
ซึ่งมีความทนทานต่อสัญญาณรบกวนได้อย่างดีเยี่ยม
เชื่อถือได้ในการใช้งานภาคสนาม ตระกูล MCS-51 มีเครื่องมือต่าง ๆ
ในการพัฒนาโปรแกรมอย่างมากมาย
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า
คุณสมบัติ :
  • MCU เบอร์ 82G516A Clock 11.0592 MHz ทำงานได้เร็ว 12 เท่า (Speed x12)
  • มี Flash Memory 64K กำหนดพื้นที่แยกเป็น AP,IAP และ ISP ได้
  • มี Ram ภายในคือ 256+1024 (1024 คือส่วนที่ใช้คำสั่ง movx)
  • มีขั้ว ISP (3 Pin) และ ICP (4 Pin) สำหรับการโหลดโปรแกรมลงบนชิพ MCU
    • แผงตัวเลข 7-Segment สีแดงความสูง 0.56 นิ้ว จำนวน 8 หลัก สามารถติดบนบอร์ดหรือต่อสายก็ได้ ติดต่อกับ MCU ผ่านชิพ AS1100PL (เหมือน MAX7219) เขียนโปรแกรมได้ง่ายไม่ต้อง Scan
  • มี RTC (ชิพนาฬิกา) DS1307 ติดต่อแบบ I2C พร้อมวงจร Battery backup
  • มี Relay Output และ DC Opto Input อย่างละ 1 ตัวบนบอร์ด ต่อผ่านขั้ว DB9 ตัวเมียพร้อม LED แสดงสถานะ สีแดง และ สีเขียว ตามลำดับ วงจร Input มีปุ่มกดทดลองบนบอร์ดให้ด้วยและสามารถเลือกระดับ DC ได้เป็น 12V หรือ 24V ด้วย Jumper
  • มีวงจรต่อกับชิพวัดอุณหภูมิและความชื้น เลือกได้ 2 เบอร์คือ SHT15 (T,H) หรือ DS18S20 (T) ต่อผ่านขั้ว 4 Pin หรือ 3 Pin ตามลำดับ หรือผ่านขั้ว DB9 ตัวเมียก็ได้ ต่อสายยาวได้ 100 เมตร
  • มี LED สีเหลือง 1 ดวงควบคุมด้วยโปรแกรม พร้อมปุ่มกด 2 ปุ่มบนบอร์ด (SET,ADJ) พร้อมขั้วต่อ เพื่อต่อกับปุ่มกดภายนอก ผ่านขั้ว 2 Pin หรือผ่าน DB9 ตัวผู้
  • มีพอร์ทสื่อสาร RS232 หรือ RS485 (Com1) ที่กดเลือกได้ด้วย Switch บนบอร์ด ต่อผ่านขั้ว 3 Pin หรือ 2 Pin ตามลำดับ หรือผ่านขั้ว DB9 ตัวผู้ก็ได้
  • มีพอร์ทสื่อสาร RS232 (Com2) ต่อผ่านขั้ว 3 Pin หรือเลือกต่อกับโมดูล EZL50L (Option) เพื่อแปลงเป็น Lan Port (Ethernet) ได้ โดยเลือกได้ด้วย Jumper วงจร Lan Port มี LED 4 ดวง แสดงสถานะการทำงาน และต่อผ่านขั้ว RJ45 (Option)
  • มีขั้ว I/O อิสระแบบ 5 Pin (3B Port) จำนวน 2 ชุด เป็น I/O ที่ต่อตรงกับตัว MCU
  • มีขั้ว I/O อิสระแบบ 3 Pin (I/O Port) จำนวน 4 ชุด เป็น I/O ที่ต่อตรงกับตัว MCU
  • มีขั้ว I/O อิสระแบบ 16 Pin (8B Port) จำนวน 1 ชุด เป็น I/O ที่ต่อตรงกับตัว MCU รองรับการใช้งานเป็น A/D ได้ 6 Channel (ความละเอียด 10 Bit)
  • มี Buzzer ตัวเล็ก 1 ตัวบนบอร์ด ส่งเสียงเตือนต่าง ๆ ได้ตามการควบคุมด้วยโปรแกรม
  • ภาคจ่ายไฟรองรับทั้ง AC/DC ตั้งแต่ 7-24 V มีขั้วต่อหลากหลายทั้งแบบ 2 Pin และแบบไขน๊อตรวมทั้งขั้ว DC Jack ด้วย วงจร Supply แบบ Switching จ่ายไฟ 5 VDC ได้ถึง 1A ความร้อนเล็กน้อย

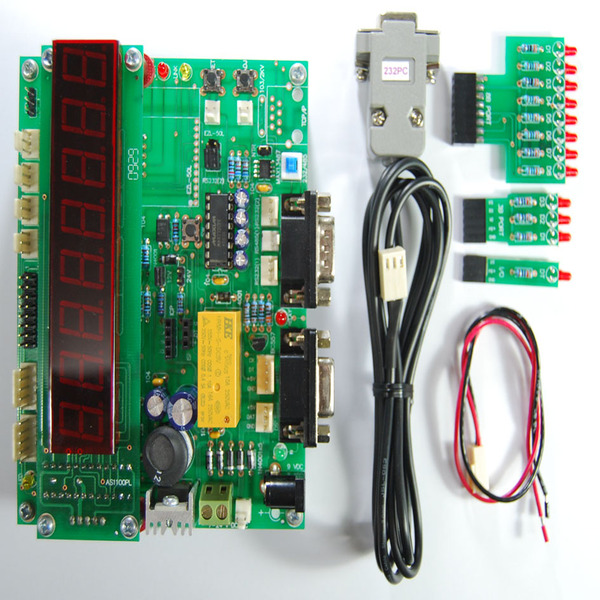

สินค้าประกอบด้วย :
  • ตัวบอร์ด
  • เอกสารชีทคู่มือ
  • บอร์ดทดสอบ I/O x 3
  • สาย RS232
  • สาย LP2S

อาจต้องซื้อเพิ่ม :
  • Power supply

ขนาดและน้ำหนักโดยประมาณ :
  • ขนาด WW x LL x HH mm. (กว้างxยาวxสูง)
  • น้ำหนัก XX g.

Product Support :
การรับประกันสินค้า :
  • สินค้ารับประกัน 1 ปี นับจากวันที่ซื้อ (เฉพาะค่าแรง ไม่รวมค่าอะหลั่ย)
