รายละเอียดสินค้า

ไฮไลท์

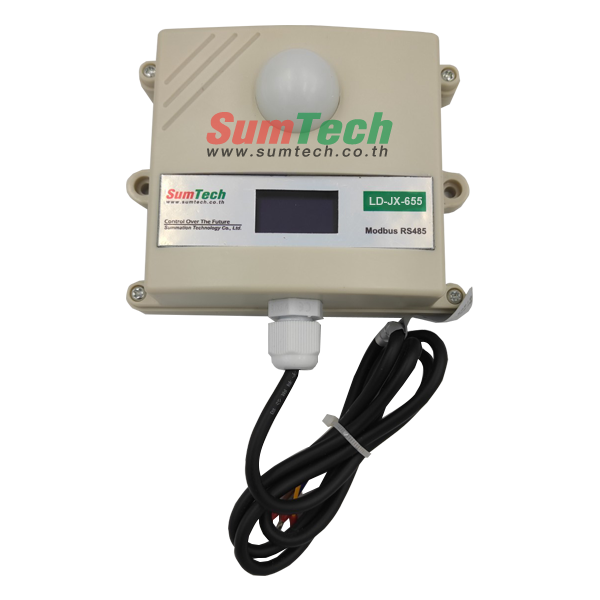

ชุดวัดความเข้มแสง
มี Modbus RS485 Output
ตั้ง Address 1 - 247
Baudrate : 2400, 4800, 9600
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Description

Technical parameter

  • Power supply : 12-24VDC
  • Power Consumption : ≤0.15W (@ 12V DC 25°C)
  • Light Intensity Accuracy : ±5% (25°C)
  • Light Detect Range : 0-65535lux
  • Long-term Stability : ≤5%/year
  • Working Pressure Range : 0.9-1.1atm
  • Output signal : RS485 Modbus

Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.

Line Color Description
Brown Power supply Positive ( 12-24V DC )
Black Power supply Negative
Yellow 485-A
Blue 485-B

Communication protocol

Parameter Description
Code 8-bit binary
Data bit 8 bit
Parity bit None
Stop bit 1 bit
Error check CRC
Baud rate 2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s

Register Address

Register Address Register Address(DEC) PLC Configuration Address Content Operation
0007H 07 40008 Illumination (high byte) (unit: 1 Lux) Read-Only
0008H 08 40009 Illumination (low byte) (unit: 1 Lux) Read-Only
001CH 28 40029 Illumination (unit: 1 Lux) Offset R/W
0100H 256 40257 Device Address (1-247) R/W
0101H 257 40258 Baud Rate (2400/4800/9600) R/W

Communication example

Read Device Address 0x01's illuminance Value

Inquiry Frame

Address Code Function Code Start Address Data Length CRC
0x01 0x03 0x00 0x07 0x00 0x01 0x25 0xCA

Answer Framese

Address Code Function Code Number Of Valid Bytes illuminance Value CRC
0x01 0x03 0x04 0x00, 0x02 0x06, 0XF6 0x5A 0x3D

How to calculate illuminance

         000206F6 H ( hexadecimal ) = 132854 => Illuminance = 132854Lux
เงื่อนไขอื่นๆ
Tags
Meter Light Sensor RS485 Modbus
