รายละเอียดสินค้า

ไฮไลท์

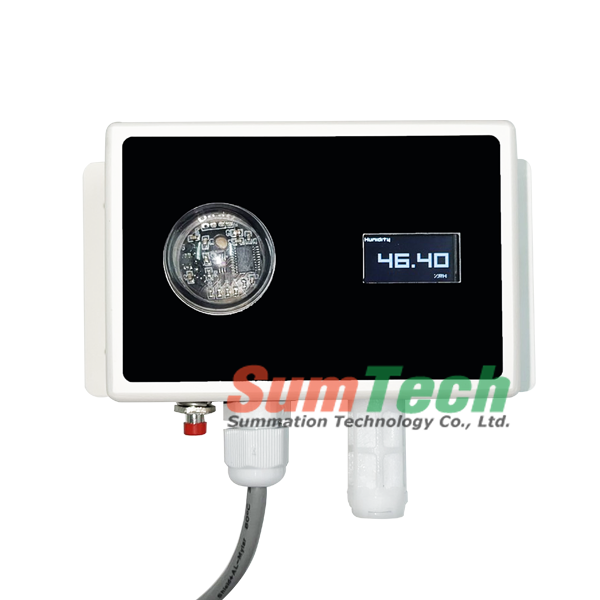

ชุดวัดความเข้มแสง, อุณหภูมิ, ความชื้น
มี Modbus RS485 Output
ตั้ง Address 1 - 254
Baudrate : 2400, 4800, 9600
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Description

Technical parameter

  • Display : OLED 0.96 inch
  • Power supply : 12-24VDC
  • Power : ≤0.4W
  • Light intensity Measures Range : 0-200000Lux
  • Humidity Range : 0%RH-100%RH
  • Temperature Range : -40°C -80°C
  • Light intensity Accuracy : ±5%(25°C)
  • Long-term stability : ≤5%/y
  • Working Pressure range : ≤0.15W(@12V DC , 25°C)
  • Output Signal : RS485
  • Power consumption : ≤0.15W (@12V DC , 25°C)

Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.

Line Color Description
Red Power supply Positive ( 12-24V DC )
Black Power supply Negative
Yellow 485-A
Blue 485-B

Communication protocol

Parameter Description
Code 8-bit binary
Data bit 8 bit
Parity bit None
Stop bit 1 bit
Error check CRC
Baud rate 2400bit/s, 4800bit/s, 9600 bit/s default is 9600 bit/s

Register Address

Register Address PLC Configuration Address Content Operation
0000H 40001 Humidity (Unit 0.1%RH) Read-Only
0001H 40002 Temperature(Unit 0.1°C) Read-Only
0007H 40008 Illumination (high byte) (unit: 1 Lux) Read-Only
0008H 40009 Illumination (low byte) (unit: 1 Lux) Read-Only
0100H 40101 Device Address (1-252) R/W
0101H 40102 Baud Rate (2400/4800/9600) R/W

Communication example

Read Device Address 0x01's Temperature And Humidity Value

Inquiry Frame

Address Code Function Code Start Address Data Length CRC
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

Answer Framese

Address Code Function Code Number Of Valid Bytes Humidity Temperature CRC
0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D

How to calculate Temperature And Humidity Value

         Temperature: FF9B H ( hexadecimal ) =-101=> Temperature =-10.1 °C

         Humidity: 292 H ( hexadecimal ) =658=> Humidity =65.8%RH



Read Device Address 0x01's Illuminance value

Inquiry Frame

Address Code Function Code Start Address Data Length CRC
0x01 0x03 0x00 0x07 0x00 0x02 0x75 0xCA

Answer Framese

Address Code Function Code Number Of Valid Bytes Illuminance value CRC
0x01 0x03 0x04 0x00 0x02 0x06 0xF6 0x5A 0x3D

How to calculate Illuminance value

         Illuminance: 000206F6 H ( hexadecimal ) = 132854 => Illuminance =132854Lux



Read Device Address 0x01's Illuminance,Temperature And Humidity Value

Inquiry Frame

Address Code Function Code Start Address Data Length CRC
0x01 0x03 0x00 0x00 0x00 0x09 0x85 0xCC

Answer Framese

Address Code Function Code Number Of Valid Bytes Humidity Value Temperature Value Useless Bytes Illuminance value CRC
0x01 0x03 0x12 0x02 0x92 0x01 0x1C 0x00 0x00 0x01 0x77 0x34 0x33 0x4B

How to calculate Temperature And Humidity Value

         Temperature : 011CH(hexadecimal) = 284 = 28.4°C

         Humidity : 0292H(hexadecimal) = 658 = 65.8%RH

         Illuminance: 00017734 H ( hexadecimal ) = 96052 => Illuminance =96052Lux


How to Connect
เงื่อนไขอื่นๆ
Tags
Light Temperature Humidity RS485 display
