รายละเอียดสินค้า

ไฮไลท์
มี Modbus RS485 Output
ตั้ง Address 1 - 247
Baudrate : 2400, 4800, 9600
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Description

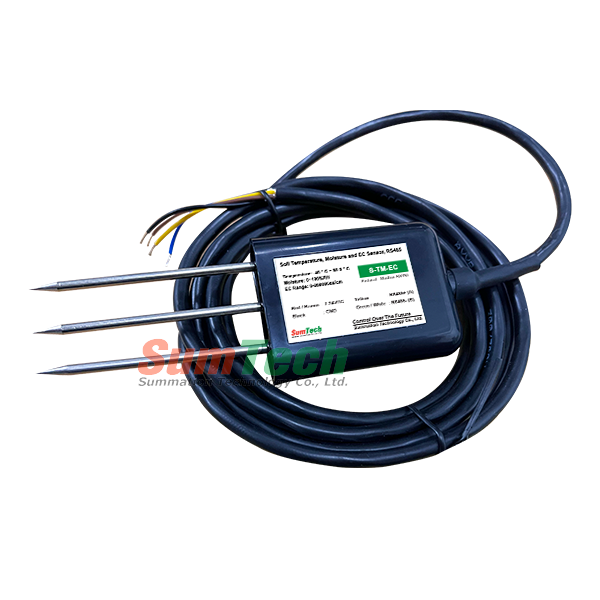

Soil parameters measuring

T=Temperature

  • Measuring range: -40℃-80℃
  • Accuracy: ±5℃ (25℃)
  • Long-term stability: ≤0.1%℃/y
  • Response time: ≤15s

H=Humidity

  • Measuring range: 0-100%RH
  • Accuracy: 2% within 0-50%, 3% within 50-100%
  • Long-term stability: ≤1%RH/y
  • Response time: ≤4s

C=Conductivity (EC)

  • Measuring range: 0-200000us/cm
  • Accuracy: 0-10000 us/cm range is ±3%; 10000-20000 us/cm range is ±5%
  • Long-term stability: ≤1%uS/cm
  • Response time: ≤1s

Specification

Power supply DC4.5-30V
Max Power consumption 0.5W@24V DC
Protection class  IP68, long-term immersion in water use
Cable length  2M
Operating environment -40℃-80℃
Overall dimensions 45 * 15 * 123mm

Interface Description


Line Color Description
Brown Power + (DC5-30V)
Black Power -
Yellow RS485 A+
Blue RS485 B-

Register Address


Register Address(Hex) Register Address(Dec) Plc Address (decimal) meaning  Number of bytes Content remark
0000H 00 40001 Humidity 2 0.1%RH Read
0001H 01 40002 Temperature 2 0.1℃ Read
0002H 02 40003 Conductivity 2 1 Read
0050H 80 40081 Temperature Offset value  2 0.1 Read/Write
0051H 81 40082 Humidity Offset value 2 0.1 Read/Write
0052H 82 40083 Conductivity Offset value 2 1 Read/Write
07D0H 2000 42001 Slave ID 2   1-247
07D1H 2001 42002 baud rate 2   0: 2400 1: 4800 2: 9600 Default 4800

Parameters registers, read function code: 0x30 (0x40), write function code: 0x10


coefficient and calibration like the formula

Y=AX+B

Y is reading value

X is reading value

A is coefficient

B is coefficient


    E.g., read Humidity, temperature, conductivity together:

Inquiry Frame

Address Code Function Code Start Address (Hi) Start Address (Lo) Number of Points (Hi) Number of Points (Lo) Error Check (Lo) Error Check (Hi)
0x01 0x03 0x00 0x00 0x00 0x03 0x05 0xCB

Answer Frames

Address Code Function Code Number of byte humidity value temperature value conductivity value Error Check (Lo) Error Check (Hi)
0x01 0x03 0x06 0x02 0x92 0xFF 0x9B 0x03 0xE8 0x38 0x75

How to calculate Temperature

          When temperature less than 0, value will be responded in complement

Temperature: FF9B H= -101 => temperature= -10.1℃

Humidity: 292 H= 658 => humidity= 65.8%

Conductivity: 3E8 H= 1000 => Conductivity = 1000 us/cm


How to Connect
